Система слежения TH6D
Особенности Слесарно-сборочный стол FERROX POWER 2000x1000x12 мм, d16 предназначен для выполнения сварочно-сборочных работ; Оборудован пятью рабочими сторонами, верхняя рабочая поверхность сварочного стола POWER представляет собой стальную плиту толщиной 12 мм с сеткой отверстий 50х50 мм и диаметром 16 мм; Размер столе Источник: mossklad.ru шницы 2000x1000 мм. Боковые рабочие стороны имеют высоту 120 мм. Максимальная распределенная нагрузка на столешницу до 5000 кг; 3D-система позиционирования D16 позволяет быстро и точно фиксировать различные типы изделий под сварку, используя различные упоры, фиксаторы, зажимы и углы; Регулировка стола по высоте: 800-860 мм.
Система слежения TH6D - это проводник для идеальных сварочных швов !
В прцессе оптического слежения TH6D прокладывает путь в направлении идеального сварного шва: элементы поверхности и стыки считываются с помощью комбинации лазерных линий и камеры, что позволяет корректировать направление сварочного шва в реальном времени. Не зависимый ни от системы, ни от процесса метод подходит для всех стандартных форм сварочного шва и типов рабочего материала.
Технология сварных соединений наивысшего уровня !
Единственный способ эффективно работать, повышать требования к продукту и оставаться конкурентноспособным – это использование передовых систем производства.
Новые разработки и идеально скоординированные системные решения, такие как система слежения за сварочным швом TH6D и весь спектр продукции ABICOR BINZEL, способствуют улучшению автоматизированных процессов.
Универсальность, точность и устойчивость !

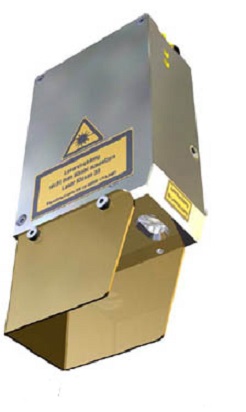

Оптический датчик слежения за швом TH6D – это инновационное системное решение широкого применения в области автоматизированной сварки. Система имеет очень прочную конструкцию и гарантирует бесперебойную работу даже находясь в непосредственной близости к зоне сварки благодаря встроенному световому фильтру. Высокопроизводительная обработка сигнала обеспечивает надежное слежение за сварочным швом. В особенности на отражающих поверхностях.
Особенности:
Универсальность
- Подходит для всех стандартных форм шва
- Применим для всех стандартных поверхностей, особенно имеющих глянцевую поверхность, таких как алюминий и нержавеющая сталь
- Интеграция с хорошо известными системами управления роботами
Точность

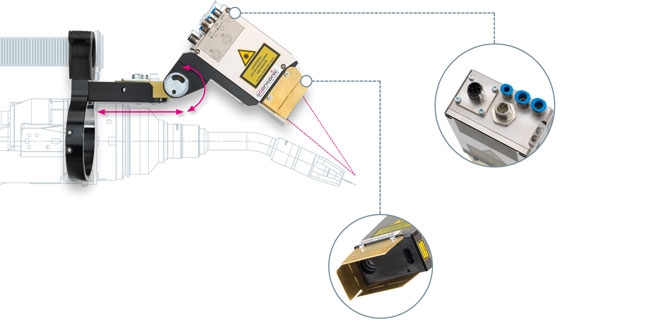

- Точное определение шва и точная центровка головки датчика относительно шва благодаря использованию трилинейного лазера
- Надежность процесса даже при высоких требованиях к слежению за швом
- Высокая стабильность измерения данных
- Коррекция в реальном времени
Устойчивость
- Защита от брызг со встроенной воздушной очисткой защитного стекла и воздушное охлаждение датчика
- Корпус стойкий к внешним воздействиям
- Оптический фильтр для предотвращения искажения результатов
- Устойчивость к воздействию электрических полей
Технические характеристики:
Количество линий измерения: 3
Рабочая дистанция: 150 мм
Частота: 60 – 240 Hz
Габариты (ШxВxГ): 70 x 40 x 100 мм
Температура окружающей среды: 10ºC до 45ºC
