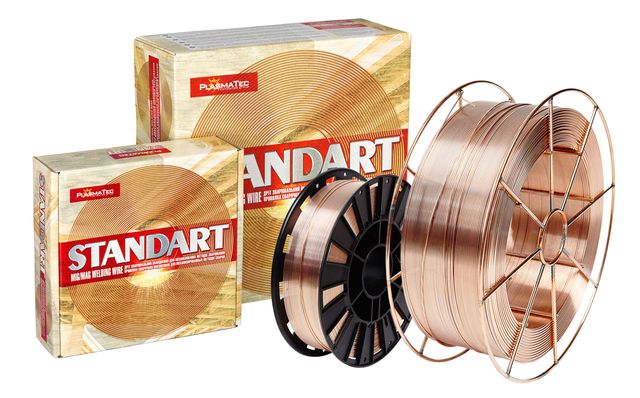

Кассета с проволокой омедненной СВ-08Г2С-О STANDART Ø 1,2 мм
ВИД ПОКРЫТИЯ – омедненная
| ГОСТ 2246-70 | Св08Г2С-0 |
НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Проволока сварочная омеднённая марки СВ08Г2С применяется для автоматической и полумеханизированной сварки углеродистых и низколегированных конструкционных сталей марок 10ХСНД, 15ХСНД, 14ХГС, 09Г2 и др. в среде защитных газов. Имеет универсальное применение в котлостроении, монтажных роботах, изготовлении сосудов под давлением, строительстве металлоконструкций, автомобильной отрасли, сельскохозяйственном машиностроении.
УСЛОВИЯ ПРИМЕНЕНИЯ
Сварочная омедненная проволока используется для сварки (наплавки) изделий, деталей и конструкций из углеродистых и низколегированных сталей в нижнем, вертикальном и потолочном положении. Сварку возможно проводить как в газовых смесях (миксах) так в чистом СО2. Для получения качественного шва окалину, ржавчину и различные оксидные покрытия необходимо удалить. При многопроходной сварке поверхность предыдущего валика необходимо очистить от шлака.
ОСОБЫЕ СВОЙСТВА
В процессе производства проволоки плазменная вакуумно-дуговая обработка обеспечивает эффективную очистку поверхности. В результате этого поверхность обработанной проволоки приобретает характерный серебристый цвет и высокую адгезионную способность, что при последующем омеднении обеспечивает сплошное и прочное покрытие. Благодаря качественному покрытию и стабильному диаметру проволоки по всей длине обеспечивается равномерная подача и экономный расход медных токопроводящих наконечников. Рядная намотка существен- но увеличивает период эксплуатации дорогих сварочных полуавтоматов. Обеспечивается возможность работы с различными видами сварочного оборудования. Отмечено устойчивое горение дуги, которое наблюдается при широких диапазонах режимов сварки, минимальное разбрызгивание металла, отсутствие наплывов и пористости в сварочном шве.
ХИМИЧЕСКИЙ СОСТАВ ПРОВОЛОКИ, %
|
C |
Si |
Mn |
Cr |
Ni |
S |
P |
Cu |
|
0,05-0,11 |
0,7-0,95 |
1,8-2,1 |
≤ 0,20 |
≤ 0,25 |
≤ 0,025 |
≤ 0,030 |
≤0,2 |
Суммарное содержание меди не более 0,35 %
МЕХАНИЧЕСКИЕ СВОЙСТВА МЕТАЛЛА ШВА
|
Прочность на разрыв, |
Относительное удлинение, |
Ударная вязкость, |
Предел текучести, |
| 530-680 | ≥ 20 | ≥ 47 | ≥ 460 |
ВРЕМЕННОЕ СОПРОТИВЛЕНИЕ РАЗРЫВУ СВАРОЧНОЙ ПРОВОЛОКИ
|
Диаметр проволоки, мм |
Временное сопротивление разрыву, МПа |
|
0,8 |
882-1323 |
|
1 |
|
|
1,2 |
|
|
1,6 |
882-1274 |
РЕЖИМЫ СВАРКИ
| Номинальный диаметр проволоки, мм |
Сила тока, А | Напряжение, В | Скорость подачи, м/час |
Расход з ащитного газа, л/мин |
|
0,8 |
50-150 |
13-21 |
260-400 |
6-8 |
|
1 |
70-200 |
16-24 |
160-400 |
8-10 |
|
1.2 |
90-350 |
19-34 |
150-400 |
8-12 |
|
1.6 |
140-370 |
17-32 |
100-350 |
12-16 |
Сварку проводить на постоянном токе обратной полярности.
УПАКОВОЧНЫЕ ДАННЫЕ
|
Металлическая катушка BS 300 |
Пластиковая катушка D 200 |
|
0.8; 1; 1.2; 1.6 мм |
0.8; 1; 1.2 мм |
|
Вес - 18 кг |
Вес - 5 кг |
