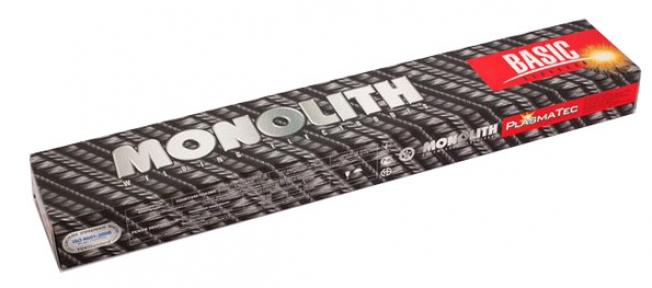

Электроды сварочные Монолит Уони 13/55 ø 4 мм, пачка 5 кг
Вид покрытия – основное с железным порошком
|
WS A 5.1:E 7018 |
ISO 2560-А-E 42 4 В 42 Н 5 |
ГОСТ 9466 |
Э 50А – Е 51 5 - БЖ 26 |
ТУ У 28.7-34142621-001:2008
Назначение и область применения
Электроды УОНИ-13/55 ПЛАЗМА предназначены для сварки во всех пространственных положениях ответственных конструкций и трубопроводов из углеродистых и низколегированных сталей с пределом прочности от 500 МПа до 640 МПа, особенно если необходимо обеспечит высокую стойкость сварных соединений против горячих трещин. Имеют широкое применение в мостостроении, судостроении, судоремонте и производстве сосудов работающих под давлением.
Условия применения
Коэффициент наплавки – 10,5-11,5 г/А.ч. Расход электродов на 1 кг наплавленного металла - 1,58 кг. Номинальная производительность до 115%.Электроды диаметром от 2,0 мм до 4,0 мм предназначены для сваривания во всех пространственных положениях кроме вертикального «сверху-вниз», а диаметром 5,0 мм – для нижнего, горизонтального на вертикальной площади и вертикального способа "снизу-верх".
Химический состав наплавленного металла, %
|
Mn |
Si |
C |
P |
S |
|
1,10-1,50 |
0,40-0,70 |
не более |
||
|
0,09 |
0,030 |
0,020 |
||
Механические свойства металла шва
|
Временное сопротивление, Н/мм2 |
Относительное удлинение, % |
Ударная вязкость, Дж/см2 |
|
500-640 |
≥26 |
≥180 |
Дополнительные сведения
Электроды УОНИ-13/55 ПЛАЗМА отличаются высокой прочностью метала шва, а также обеспечивают получение металла шва с особой металлургической чистотой и низким содержанием водорода. Возможность сваривания на переменном токе исключает действие магнитного дутья. Мелкокапельный перенос металла при сварке УОНИ-13/55 Плазма обеспечивает лучшую стабильность горения дуги и формирование металла шва. Благодаря добавлению железного порошка в обмазку электрода на 20 % возросла эффективность использования УОНИ 13/55 ПЛАЗМА при этом:
- Компенсированы потери металла на выгорание и разбрызгивание;
- Снижен расход электродов10-15%;
- Увеличена производительностьнаплавки на 8–10 %;
- Шлак не затекает в сварочную ванну, формируется ровный мелкочешуйчатый шов, а образующаяся шлаковая корка очень легко удаляется.
Упаковочные данные
|
Диаметр, мм |
Длина, мм |
Количество электродов в пачке, шт. |
Вес пачки, кг |
|
2,5 |
350 |
104-113; 208-226 |
2,5; 5 |
|
3,0 |
350 |
74-81; 147-158 |
2,5; 5 |
|
3,2 |
350 |
68-71; 136-142 |
1; 2,5 |
|
4,0 |
450 |
71-74 |
5 |
|
5,0 |
450 |
47-50 |
5 |
Аналоги
|
Производитель |
Марка электродов |
|
ESAB |
OK 48.00, OK 48.05 |
|
Lincoln Electric |
Basic One |
|
ELGA |
P48S |
Прокалка перед сваркой
В случае увлажнения прокалка (380-420) °С - 60 мин.
Положение швов при сварке
PA PB PC PF PE EN 287
Сертификация
Сертификат соответствия системе сертификации УкрСЕПРО
Сертификат соответствия государственным стандартам Республики Беларусь (СтБ)
Государственный стандарт Российской Федерации (ГОСТ Р)
Система менеджмента качества
Сертификат Национального Агенства Контроля Сварки
Одобрено Морским Регистром судоходства категория ЗУН 5 св. № 13.8006.186
Сертификат соответствия с директивами Евросоюза
